지붕/홈통 결빙방지 시스템은 겨울철에 폭설이 오게 되면 단시간에 눈이 쌓여서 지붕의 하중에 큰 부담을 줌으로써 지붕이 붕괴될 수 있으며,
또한 쌓인 눈이 한꺼번에 쏟아지거나 녹는 과정에서 생기는 고드름으로 인하여 건물 아래쪽 차량이나 인명에 피해를 입힐 수 있는데,
이러한 지붕의 눈쌓임이나 홈통의 결빙을 히팅케이블을 이용하여 녹임으로써 건축물, 차량 및 보행자의 피해를 사전에 방지하고자 하는
시스템입니다.
적용장소
- 체육관, 창고 및 강당등 눈으로 인한 지붕의 하중이 부담이 되는 장소
- 고층건물에서의 고드름 낙하로 보행자 및 차량의 피해가 우려되는 장소
- 건물 지붕의 형태에 따라 눈의 쏠림이나 흘러내림이 예견되는 장소

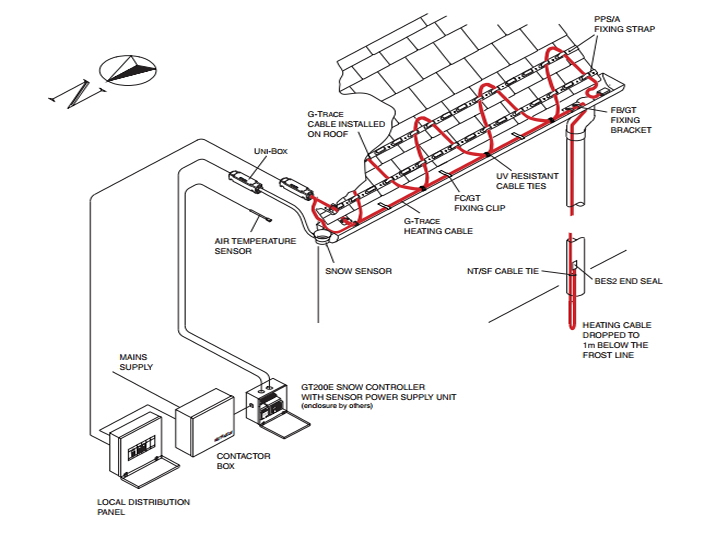

시스템구성

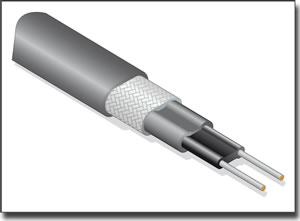

Self Regulating Cable(GTe)

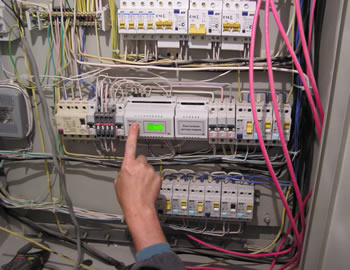

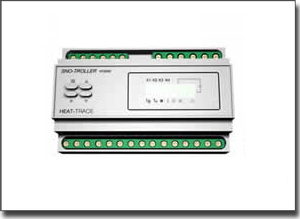

GT200E

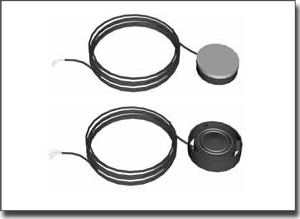

온/습도센서

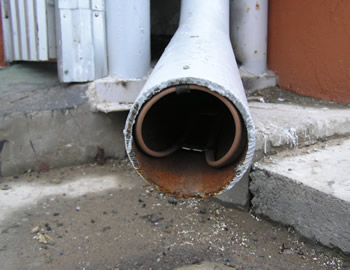

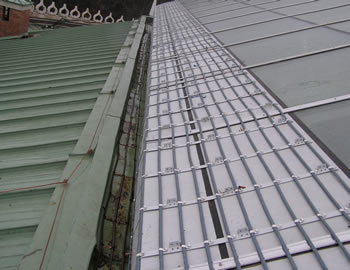

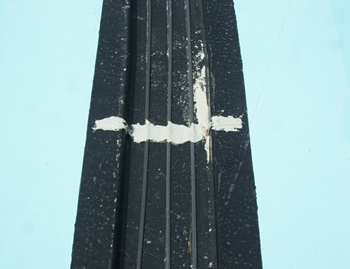

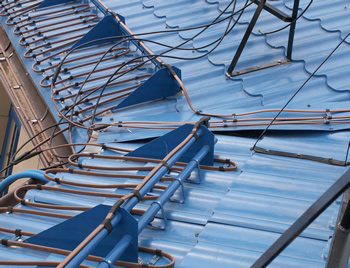

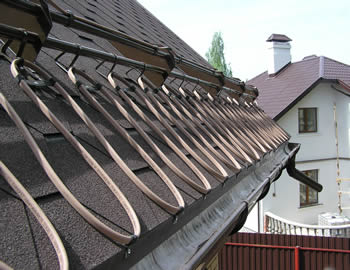

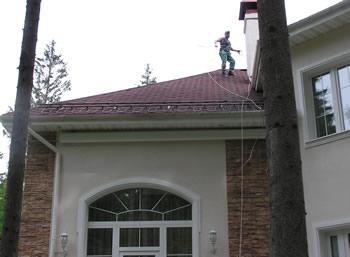

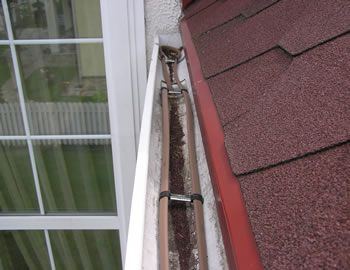

시스템적용
시스템의 작동원리
지붕/홈통결빙방지 시스템은 자율제어형 열선을 지붕및 홈통에 설치하여 눈과 고드름을 제거하는 시스템입니다.
센서를 통해 온도와 수분을 감지하게 되면 열선이 작동하게 되는데 자율제어 열선의 특성상 주변에 물이나 얼음이 있으면 열선의 출력이 36W/m에 이릅니다.

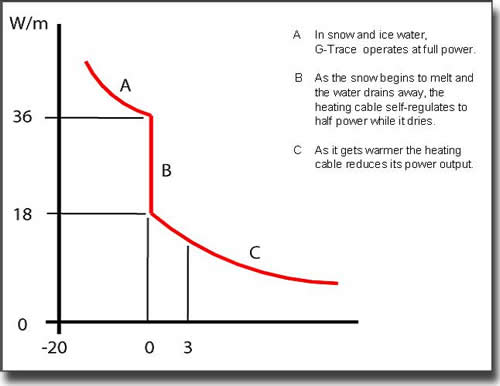

좌측 그래프의 A구간은 열선이 눈과 얼음물 속에 존재하는 구간으로 열선 출력이 36W/m이상 매우 높으며, B구간은 눈이 녹기 시작하여 열선주변의 얼음물이 증발하기까지의 과정으로 열선 출력이 18W/m까지 스스로 줄어들며, C구간은
눈이 녹아서 사라지는 시점부터는 주변온도가 높아질수록 열선출력이 스스로 지속적으로 감소하게 되는 과정을 보여줍니다.
